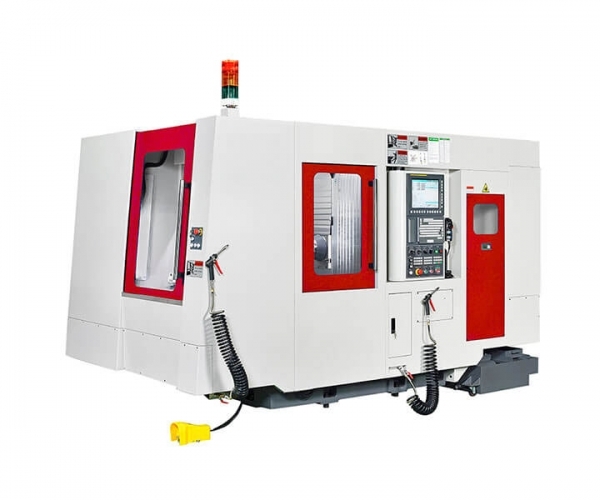

高速高精度卧式加工机LH-350A
高速高精度卧式加工机LH-350A
高速高精度卧式加工机LH-350A
- 产品详情
- 产品参数
| 行程 | ||
|---|---|---|
| X / Y / Z 轴行程 | mm | 460 / 460 / 350 |
| 主轴中心至工作台面 | mm | 60 - 520 |
| 主轴鼻端至工作台中心 | mm | 60 - 410 |
| 工作台 | ||
| 工作台面积 | mm | 350 x 350 |
| 工件尺寸 | mm | Ø 430 |
| 工作台荷重 | kg | 250 |
| 工件高度 | mm | 550 |
| 工作台表面配置 | mm | 20 - M12 |
| 工作台分割角度 | 0.001 ° | |
| 主轴 | ||
| 主轴转速 | RPM | 12000 |
| 主轴切削扭矩 ( 标准 ) | N-m | 47.7 |
| 主轴端孔斜度 | 7 / 24 Taper , NO.40 | |
| 主轴轴承内径 | mm | 70 |
| 主轴传动方式 | Direct Drive | |
| 进给 | ||
| 三轴快速位移 | mm / min | 48000 |
| 切削给进 | mm / min | 1 - 12000 |
| 手动给进 | mm / min | 1260 |
| 自动换刀装置 | ||
| 刀柄型式 | CAT40II | |
| 刀具储存容量 | 只 | 30 |
| 刀具直径 ( 邻近无刀具直径 ) | mm | 80 ( 160 ) |
| 刀具长度 | mm | 320 |
| 刀具重量 | kg | 8 |
| 选刀方式 | 任意式 | |
| 工作台自动交换系统 | ||
| 工作台数 | 只 | 2 |
| 工作台交换方式 | 迴转式 | |
| 自动工作台交换时间 | 秒 | 10 |
| 控制器 | ||
| FANUC | 0i - MF | |
| 马达 | ||
| 主轴马达功率 | KW | 7.5 / 11 |
| 主轴马达扭力 | N.m | 17.9 / 47.7 |
| X / Y / Z 轴马达功率 | KW | 2.7 / 4.5 / 2.7 / 1.6 |
| 油压系统马达 | KW | 1.5 |
| 切削系统马达 ( 冲屑 ) | KW | 1.5 |
| 动力供给 | ||
| 电力需求 | KVA | 25 |
| 油 / 水箱容量 | ||
| 油压系统容量 | L | 50 |
| 润滑系统容量 | L | 2 |
| 切削系统容量 | L | 300 |
| 机械尺寸 | ||
| 机械高度 | mm | 2282 |
| 佔地面积 ( + 排屑机 ) | mm | 3530 x 2235 ( 3056 ) |
| 机械重量 | kg | 7000 |
